Diagramme auswerten

A) Beschreiben des Diagramms
Thema / Basissatz

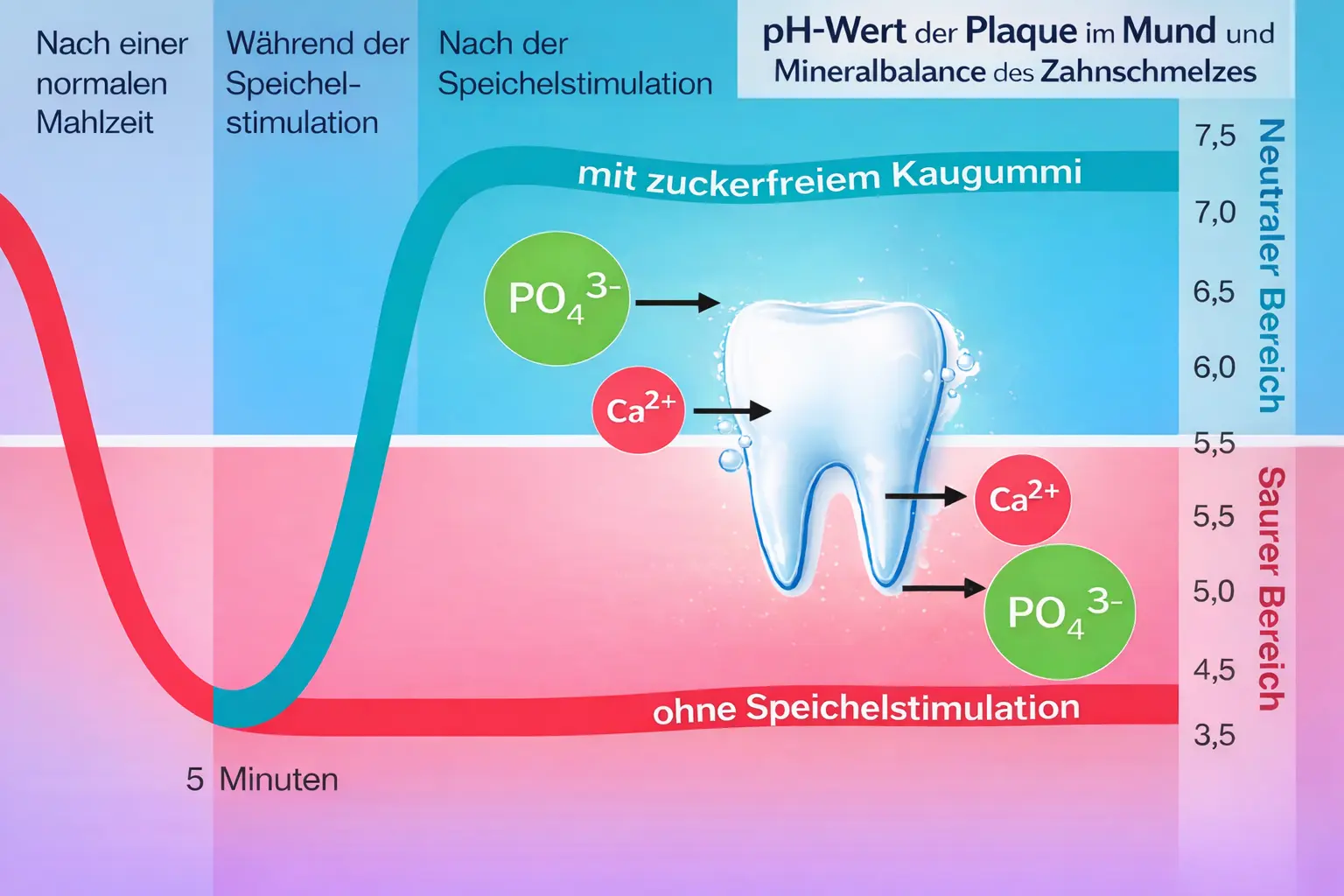

Das Diagramm zeigt den pH-Wert der Plaque im Mund nach einer normalen Mahlzeit und stellt zwei Verläufe gegenüber: mit zuckerfreiem Kaugummi (Speichelstimulation) und ohne Speichelstimulation.

Äußerer Aufbau (Diagrammtyp, Achsen, Skalen)

Es handelt sich um ein Liniendiagramm mit zwei Kurven in vergleichender Darstellung.

Auf der vertikalen Achse ist eine pH-Skala mit Werten von etwa 3,5 bis 7,5 eingezeichnet. Die Skala ist visuell zweigeteilt in einen „Neutralen Bereich“ im oberen Abschnitt und einen „Sauren Bereich“ im unteren Abschnitt. Zusätzlich ist bei pH 5,5 eine Grenzlinie markiert, die als kritischer pH-Wert hervorgehoben wird.

Die horizontale Achse stellt die Zeit nach einer Mahlzeit dar. Sie wird durch Textfelder („Nach einer normalen Mahlzeit“, „Während der Speichelstimulation“, „Nach der Speichelstimulation“) strukturiert. Als konkrete Zeitangabe ist „5 Minuten“ erkennbar. Weitere Zeitwerte oder regelmäßige Skalierungsmarken werden jedoch nicht fortgeführt; es fehlt eine durchgehende numerische Zeitachse mit gleichmäßigen Abständen.

Innere Darstellung (Darstellungselemente, Legende, Besonderheiten)

Dargestellt sind zwei Kurven:

Eine türkise Kurve mit der Beschriftung „mit zuckerfreiem Kaugummi“.
Eine rote Kurve mit der Beschriftung „ohne Speichelstimulation“.

Beide Verläufe zeigen nach der Mahlzeit einen deutlichen Abfall des pH-Wertes in den sauren Bereich. Der Tiefpunkt liegt im Bereich der markierten 5 Minuten. Danach steigt die türkise Kurve deutlich an und bewegt sich in den oberen Bereich der Skala. Die rote Kurve verbleibt länger im unteren Bereich beziehungsweise steigt nur langsam an.

Zusätzlich sind Ionen als farbige Kreise dargestellt: Ca²⁺ (rot) und PO₄^3- (grün). Pfeile deuten Bewegungsrichtungen dieser Ionen an – teilweise in Richtung Zahn, teilweise vom Zahn weg.

4) Verlauf systematisch wiedergeben (ohne Erklärung)

Nach einer normalen Mahlzeit fällt der pH-Wert stark ab und erreicht nach kurzer Zeit ein Minimum im Bereich der markierten 5 Minuten.

Mit zuckerfreiem Kaugummi steigt der pH-Wert anschließend deutlich an und bewegt sich oberhalb der eingezeichneten Grenze von pH 5,5.

Ohne Speichelstimulation bleibt der pH-Wert länger im unteren, sauren Bereich.

Die Darstellung trennt zwei Bereiche visuell durch die Linie bei pH 5,5.

Hinweis: Bis hierhin wurde ausschließlich beschrieben, was im Diagramm erkennbar ist, ohne Ursachen zu nennen oder Bewertungen vorzunehmen.

B) Bewerten des Diagramms

Im Folgenden werden Aussagekraft, Fachangemessenheit und Darstellungsqualität kritisch geprüft.

Fachliche Plausibilität der Grundidee (Stärken)

Die grundlegende Aussage des Diagramms – dass Speichelstimulation zu einer schnelleren pH-Erholung führt – ist chemisch plausibel. Speichel besitzt Spülwirkung, enthält Puffersysteme (insbesondere das Kohlensäure-Hydrogencarbonat-System) und liefert Calcium- sowie Phosphationen, die an der Remineralisation des Zahnschmelzes beteiligt sind (vgl. auch Epple & Enax, 2018).

Auch der kritische Bereich um pH ≈ 5,5 als Schwelle für Demineralisation wird in der Fachliteratur häufig genannt (Epple & Enax, 2018). Unterhalb dieses Wertes verschiebt sich das Löslichkeitsgleichgewicht von Hydroxylapatit zugunsten der gelösten Ionen.

Kritischer Punkt Nr. 1: Verwendung des Begriffs „neutral“

In der Grafik wird der Bereich oberhalb von pH 5,5 als „Neutraler Bereich“ bezeichnet.

Chemisch ist dies ungenau. Neutral im streng fachlichen Sinn bedeutet pH 7. Werte zwischen 5,5 und 7 sind weiterhin sauer, lediglich weniger stark sauer.

Eine solche begriffliche Vereinfachung wurde auch vergleichbaren Werbegrafiken problematisiert (vgl. Wlotzka, 2018). Dort wird ausdrücklich darauf hingewiesen, dass die Bezeichnung eines Bereichs von etwa 5,5 bis 8 als „neutral“ fachlich nicht korrekt ist.

Kritischer Punkt Nr. 2: Zeitachse wird nicht skaliert fortgeführt

Im Diagramm ist lediglich eine Zeitmarke („5 Minuten“) angegeben. Eine durchgehende numerische Zeitachse mit gleichmäßigen Abständen fehlt. Stattdessen wird die Zeit in Phasenüberschriften gegliedert.

Dadurch kann nicht eindeutig abgelesen werden, wie lange der pH-Wert im sauren Bereich verbleibt oder wann genau er wieder über die Grenze von 5,5 steigt. Ein zentraler quantitativer Aspekt – nämlich die Dauer der Unterschreitung des kritischen pH-Wertes – bleibt damit unklar.

Gerade bei Plaque-pH-Kurven ist jedoch die Zeit im kritischen Bereich entscheidend für das Kariesrisiko. Das Risiko hängt nicht nur vom Minimalwert, sondern auch von der Dauer und Häufigkeit saurer Phasen ab (Epple & Enax, 2018). Die fehlende Zeitskalierung schränkt daher die Vergleichbarkeit und Aussagekraft der Darstellung ein.

Kritischer Punkt Nr. 3: Skalierung und Realismus der Kurven

Die Kurven wirken stark geglättet und idealisiert. Es sind keine Messpunkte, Fehlerbalken oder Streuungen dargestellt. Quellenangaben oder Hinweise auf die Datengrundlage fehlen ebenfalls.

Ohne diese Informationen ist die Grafik eher illustrativ als wissenschaftlich-dokumentierend. Sie kann eine plausible Tendenz vermitteln, belegt jedoch nicht automatisch die Größe des Effekts oder dessen Allgemeingültigkeit.

Solche suggestiven Darstellungsweisen wurden auch bei der Analyse werbeähnlicher Herstellerdiagramme kritisch diskutiert (Wlotzka, 2018).

Kritischer Punkt Nr. 4: Ionenpfeile – Verständlichkeit und Modellgrenze

Die eingezeichneten Pfeile mit Ionen deuten offenbar Mineralverlust und -gewinn an.

Positiv ist, dass damit eine Verbindung zur Mineralbilanz des Zahnschmelzes hergestellt wird. Die Darstellung macht deutlich, dass bei niedrigem pH-Wert Ionen aus dem Zahn gelöst werden und bei höherem pH-Wert eine Remineralisation möglich ist.

Gleichzeitig bleibt diese Darstellung modellhaft. Die tatsächlichen Prozesse an der Zahnoberfläche sind komplex und beinhalten mehrere Gleichgewichte, Puffersysteme sowie die Rolle des Biofilms (Epple & Enax, 2018). Die Pfeildarstellung kann daher nur als vereinfachtes Modell verstanden werden.

6) Gesamturteil (bewertendes Fazit)

Insgesamt ist die Grafik als anschauliche Werbegrafik geeignet, um die Grundidee „Speichelstimulation führt zu schnellerem pH-Anstieg“ zu vermitteln.

Fachlich kritisch sind jedoch:

• die Verwendung des Begriffs „neutral“ für einen Bereich unterhalb von pH 7,
• die fehlende durchgehende Zeitskalierung, wodurch die Dauer des kritischen Bereichs nicht präzise erkennbar ist,
• die idealisierte Darstellung ohne Angabe von Datenbasis oder Unsicherheiten, wodurch der Eindruck einer eindeutigen und quantifizierbaren Wirkung entsteht.

Die Darstellung ist daher fachlich plausibel in ihrer Grundtendenz, jedoch in ihrer Genauigkeit und Aussagekraft eingeschränkt.

Literatur

Epple, M., & Enax, J. (2018). Moderne Zahnpflege aus chemischer Sicht. Chemie in unserer Zeit, 52(4), 218–228. https://doi.org/10.1002/ciuz.201800796

Wlotzka, P. (2018). Kariesrisiko und Speicheldiagnostik. Unterricht Chemie, 166, 46–48.

Das vorliegende Diagramm stellt den Verlauf des pH-Wertes der Plaque im Mund nach einer normalen Mahlzeit dar und vergleicht zwei Situationen: mit Speichelstimulation durch zuckerfreien Kaugummi und ohne Speichelstimulation. Es handelt sich um ein Liniendiagramm mit zwei Kurven. Auf der vertikalen Achse ist der pH-Wert im Bereich von etwa 3,5 bis 7,5 dargestellt. Zusätzlich ist eine Linie bei pH 5,5 eingezeichnet. Die horizontale Achse zeigt die Zeit nach der Mahlzeit; jedoch wird lediglich eine Markierung bei fünf Minuten angegeben, ohne dass eine fortlaufende, gleichmäßig skalierte Zeitachse dargestellt ist.

Nach der Mahlzeit fällt der pH-Wert in beiden Fällen zunächst deutlich ab und erreicht nach wenigen Minuten ein Minimum. Ohne Speichelstimulation verbleibt der pH-Wert länger im unteren Bereich. Mit zuckerfreiem Kaugummi steigt der pH-Wert hingegen schneller wieder an und überschreitet den Bereich oberhalb von 5,5 früher.

Der anfängliche pH-Abfall lässt sich dadurch erklären, dass Bakterien in der Plaque Zucker zu organischen Säuren, insbesondere Milchsäure, abbauen. Dadurch erhöht sich die Konzentration an Oxoniumionen, und der pH-Wert sinkt. Wird der kritische pH-Wert von etwa 5,5 unterschritten, beginnt die Demineralisation des Zahnschmelzes. Der Zahnschmelz besteht überwiegend aus Hydroxylapatit, dessen Löslichkeitsgleichgewicht sich unter sauren Bedingungen auf die Seite der gelösten Ionen verschiebt. Dabei werden Calcium- und Phosphationen aus dem Kristallgitter gelöst.

Speichel erfüllt mehrere wichtige Funktionen. Er wirkt als Pufferlösung, insbesondere durch das Kohlensäure-Hydrogencarbonat-System, und kann Säuren neutralisieren. Zudem enthält Speichel Calcium- und Phosphationen und ist bei neutralem pH-Wert gegenüber Hydroxylapatit übersättigt, sodass Remineralisation möglich ist. Durch Kauen wird der Speichelfluss gesteigert, was die Neutralisation beschleunigt und die Remineralisation unterstützt.

Die Darstellung weist jedoch auch kritische Aspekte auf. Der Begriff „neutraler Bereich“ wird im Diagramm offenbar für den Bereich oberhalb von pH 5,5 verwendet. Chemisch korrekt ist jedoch nur pH 7 als neutral zu bezeichnen. Werte zwischen 5,5 und 7 sind weiterhin sauer, wenn auch weniger stark.

Ein weiterer Kritikpunkt betrifft die Zeitdarstellung. Es wird lediglich eine einzelne Zeitmarke („5 Minuten“) angegeben. Eine fortlaufende Skala fehlt. Dadurch ist nicht eindeutig erkennbar, wie lange sich der pH-Wert im kritischen Bereich befindet. Gerade die Dauer der Unterschreitung von pH 5,5 ist jedoch entscheidend für das Kariesrisiko. Ohne genaue Zeitangaben bleibt die quantitative Aussagekraft eingeschränkt.

Zudem fehlen Angaben zur Datengrundlage, zu Messpunkten oder zur Streuung. Die Kurven erscheinen stark geglättet und idealisiert. Dadurch entsteht der Eindruck einer klaren und eindeutigen Wirkung, obwohl individuelle Unterschiede im Speichelfluss und in der Zusammensetzung der Mundflora eine Rolle spielen können.

Insgesamt ist die Grundtendenz der Darstellung fachlich plausibel: Speichelstimulation kann den pH-Wert schneller anheben und damit die Zeit im kritischen Bereich verkürzen. Die Grafik eignet sich gut zur Veranschaulichung. Ihre Aussagekraft ist jedoch aufgrund vereinfachter Begriffsverwendung, fehlender Zeitachse und nicht dargestellter Datenbasis eingeschränkt.
